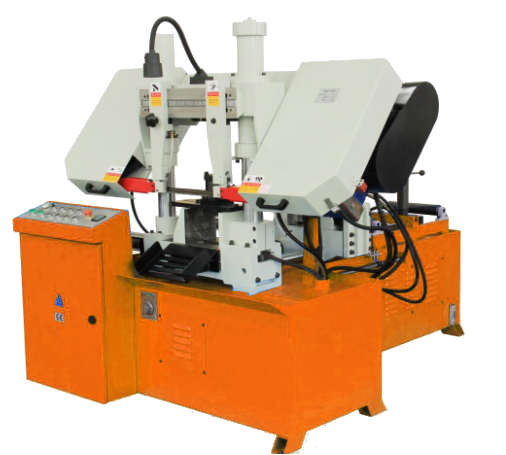

Станок автоматический двухколонный Stalex TBK-4228B
Модель Stalex TBK-4228В является автоматическим ленточнопильным станком, колонного двухстоечного типа.
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 280 мм и прямоугольной заготовки 280x280 мм под углом 90°.
Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра, по которым вверх-вниз перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки подвод заготовки запуск пилы опускание рамы остановка пилы подъем рамы отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
В стандартную комплектацию входят:
- ленточнопильный станок
- ленточнопильное полотно установленное на станке
- регулируемый упор - 240 мм
- мобильная стойка с роликом
- набор ключей
Основные элементы
- Автоматическая подача заготовок в зону резания
- Угол пиления заготовок 90°.
- Станок управляется трёхфазным двигателем.
- Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
- Тиски гидравлические с возможностью быстрого зажима заготовок
- 3 скорости вращения полотна
- Подсветка зоны резания
- Клиноременной привод
- Гидравлическая система регулирования усилия резания с переменной скоростью
- Автоматическое отключение при завершении резки
На станках применяются биметаллические пилы марок М42 и М51 размером 27х0,9х3505 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей.
Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.
Комплектация
TBK-4228BКомплект | |
---|---|
Ленточнопильный станок | 1 шт. |
Ленточнопильное полотно установленное на станке | 1 шт. |
Регулируемый упор - 240 мм | 1 шт. |
Мобильная стойка с роликом | 1 шт. |
Набор ключей | 1 комплект |
Характеристики
90° | ||||
---|---|---|---|---|
Максимальное сечение круглого профиля, мм |
280 |
|||
Максимальное сечение прямоугольного профиля, мм |
280 х 280 |
|||
Мощность двигателя |
3,0 кВт (3-х фазный) |
|||
Скорость резания |
27, 45, 69 м/мин |
|||
Размер полотна, мм |
27х0,9х3505 мм |
|||
Привод |
Клиноременной |
|||
Габариты станка (ДхШхВ), мм |
2240х1800х1630 мм |
|||
Масса |
800 кг |
