Дизельные генераторы 12 кВт ТСС АД-12С-Т400-1РКМ5 в шумозащитном кожухе

Достоинства дизельного генератора TTD с двигателем TSS DIESEL-PROF

• Расширенная гарантия составляет 3 года или 2000 моточасов, в зависимости от того, что наступит раньше;
• Возможность использования ДГУ серии TSS Prof в режиме длительной и непрерывной работы;
• Современные высокотехнологичные двигатели, собранные на роботизированных предприятиях в Китае;
• Возможность исполнения по 2-ой, 3-ей степени автоматизации и параллельной работы нескольких ДГУ;
• Срок службы до капремонта более 13 000 моточасов;
• Совместимость с отечественными моторными маслами;
• Доступность узлов и агрегатов при обслуживании;
• Высокие эксплуатационные характеристики;
• Малый удельный расход топлива.

• Серия двигателей TSS Diesel-Prof производится на передовых моторостроительных предприятиях Китая, по заказу и эксклюзивно для ГК ТСС;
• максимальная мощность 14,3 кВт;
• 4 цилиндра, рядное расположение цилиндров;
• система охлаждения - жидкостная;
• 1,809 литра - рабочий объём двигателя;
• рекомендуемый тип моторного масла SAE 15W40/10W30.


• постоянная мощность 12 кВт;
• система возбуждения SHUNT;
• КПД 94%;
• класс изоляции/степень защиты H/IP21(23).

• управление ДГУ с функцией автоматического управления переключением СЕТЬ/ДГУ;
• графический ЖК-дисплей разрешением 128×80 пикселей, с подсветкой, с 4-мя уровня серого цвета;
• 5 функциональных кнопок и кнопок настройки;
• 2 светодиодных индикатора для отображения режима работы и технического состояния ДГУ;
• многоязычный (включая русский язык) интерфейс управления;
• расширенные программируемые функции для входов/выходов;
• управление 4-мя альтернативными настройками, выбор которых осуществляется с помощью переключателя;
• аварийная сигнализация, полностью настраиваемая пользователем;
• внешний оптический вход для программирования: гальванически развязанный, высокоскоростной, совместимый с USB и Wi-Fi;
• память на 50 событий;
• поддержка внешних аварийных сигналов.

• для осуществления вентиляции в кожухе имеются стационарные металлические жалюзийные решетки;
• в конструкции предусмотрена собственная система газовыхлопа, которая смонтирована внутри кожуха в специальной камере шумоглушения;
• для проведения технического обслуживания кожух имеет дверцы с удобным замком, запирающимся на ключ, которые обеспечивают доступ к ДГУ без съема кожуха;
• имеет технологические проемы для заправки ДГУ топливом, смазочными материалами;
• кнопка аварийного останова вынесена наружу;
• напротив щита собственных нужд в створке двери имеется окно для визуального контроля за работой оборудования;
• кожух имеет специальный крепежный элемент для подъема ДГУ краном.

Система управления и автозапуск

Система управления генераторной установки позволяет осуществляеть запуск и остановку электроагрегата в ручном режиме, и в автоматическом режиме поддерживает стабильность параметров вырабатываемой электроэнергии, защиту от перегрузки и короткого замыкания. На дисплее отображаются информация о работе генераторной установки. Основным элементом системы управления является контроллер.

ШКАФЫ УПРАВЛЕНИЯ - ЗАПУСК ДГУ В РУЧНОМ / АВТОМАТИЧЕСКОМ* РЕЖИМЕ

Все шкафы управления ДГУ собрана на базе цифрового контроллера Smartgen**.

• управление и контроль работы двигателя генераторной установки;
• контроль параметров генератора;
• контроль за состоянием внешней электрической нагрузки;
• согласование параметров внешней нагрузки и работы дизель-генераторной установки;
• согласование параметров внешней нагрузки и работы дизель-генераторной установки;
• аварийная защита и сигнализация;

Шкаф управления дизель-генераторных установок серии "Славянка"

Подключение потребителей электрической энергии производится к входным клеммам автомата защиты.

Шкаф управления дизель-генераторных установок серии "Стандарт"

Подключение потребителей электрической энергии производится к входным клеммам автомата защиты.

Шкаф управления дизель-генераторных установок серии "Проф"

Подключение потребителей электрической энергии производится к входным клеммам автомата защиты.

Lovato / Модель Контроллер Lovato RGK600

Контроллер RGK600 был разработан с учетом всех последних достижений науки и техники для применения на генераторных установках с функцией контроля напряжения в сети электроснабжения. Устройство имеет компактные размеры и совмещает в себе современный дизайн с удобством монтажа, а графический ЖК-дисплей делает интерфейс пользователя удобным и интуитивно понятным.

Описание:

Контроллер RGK600 был разработан с учетом всех последних достижений науки и техники для применения на генераторных установках с функцией контроля напряжения в сети электроснабжения. Устройство имеет компактные размеры и совмещает в себе современный дизайн с удобством монтажа, а графический ЖК-дисплей делает интерфейс пользователя удобным и интуитивно понятным...

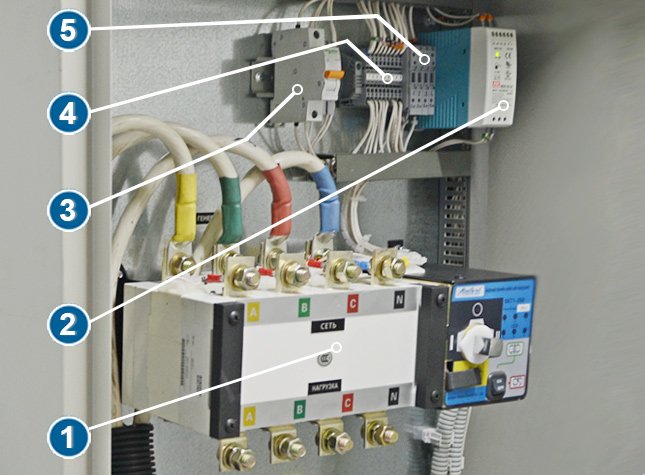

ШКАФ УПРАВЛЕНИЯ - ЗАПУСК ДГУ В АВТОМАТИЧЕСКОМ РЕЖИМЕ АВТОМАТИЧЕСКИЙ ВВОД РЕЗЕРВА (АВР)

1 - Блок ATS серии SKT

Основное назначение блока Automatic Transfer Switch (далее ATS) - это автоматическое переключение нагрузки между основным и резервным источниками питания согласно командам управления, приходящим от внешнего контроллера управления.

2 - Система подзарядки

Система подзарядки стартерной аккумуляторной батареи генераторной установки позволяет поддерживать аккумулятор в режиме постоянной готовности.

3 - Автоматические выключатели

Автоматические выключатели предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку и обеспечивают защиту от коротких замыканий и превышений по току.

4 - Клеммы коммутации

Клемы коммутации позволяют группировать клеммные блоки в соответствии с их назначением.

5 - Предохранители FU1-FU5 20мм 5А

Плавкие предохранители обеспечивают защиту цепи от коротких замыканий. Плавкие предохранители устанавливаются в клемма-держатели. Клемма-держатель плавких предохранителей устанавливаются на DIN-рейку 35мм.
