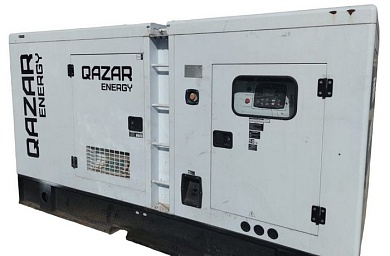

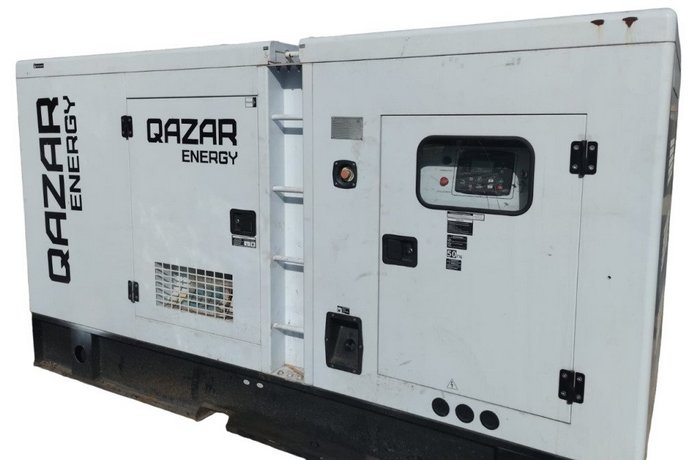

Уценка. Дизельный генератор Qazar Energy CS150 (Cummins)

Общие сведения

Тип исполнения генератора

Шумозащитный всепогодный кожух

Номинальная мощность

150кВт/188кВА

Резервная мощность

163кВт/204кВА

Количество фаз

3

Номинальная сила тока, А

270,64

Уровень шума

70 Дб

Показатели переменного тока

230В/400В 50 Гц

Понижение шума глушителем

10-20 Дб

Габариты в кожухе

3200*1200*1750 мм

Вес в кожухе

2100кг

Технические характеристики двигателя

Марка двигателя

Cummins

Количество цилиндров

6

Расположение цилиндров

вертикальное в ряд

Частота вращения

1500 об/мин

Объем двигателя

8,3

Наддув воздуха

Турбонаддув с воздухо-воздушным охлаждением

Методуправления

Ручной

Тип охлаждения

Жидкостное охлаждение

Количество тактов

4 такта

Номинальная мощность

Тип управления

Механическое

Регулировка управления

5%

Аккумулятор

24В

Частота вращения при нулевой нагрузке

1575 об/мин

Частота вращения холостого хода

650 об/мин

Количество зубчатых венцов маховика

Направление вращения коленчатого вала

Против часовой стрелки

Точность регулировки частоты вращения

5%

Емкость системы охлаждения

Масляная система

Максимальная температура масла

105 °C

Емкость масляной системы

Метод смазки

Смазка под давлением

Давление масла

0.3-0.5 Мпа

Давление масла при холостом ходе, Мпа

0.11 Мпа

Уровень расхода масла, гр/кВт в ч

1.64

Топливная система

Материал топливного бака

Сталь

Емкость топливного бака

Рекомендованный тип топлива

0# или ASTM3

Тип впрыска топлива

Непосредственный впрыск

Расход топлива при 100% нагрузке

17,2 л/ч

Расход топлива при 90% нагрузке

12,5 л/ч

Расход топлива при 70% нагрузке

11,9 л/ч

Расход топлива при 50% нагрузке

10,8 л/ч

Расход топлива при 20% нагрузке

10,6 л/ч

Расход топлива

Основан на дизельном топливе при удельной
массе 0,85 и соответствующий BS2869,Class A2)

Технические характеристики альтернатора

Тип альтернатора

Бесщеточный

Система управления

Самовозбуждение

Автоматический регулятор напряжения

SX460

Регулировка напряжения

± 1.0 %

Класс изоляции

H

Класс защиты

IP24

Обмотка статора

Двойной концентрический слой

Шаг обмотки

Две трети

Подавление радиопомех

BS EN 61000-6-2 и BS EN 61000-6-4,VDE 0875G, VDE 0875N

Искажение формы сигнала

При нулевой нагрузке < 1.5%, Не искажающая сбалансированная линейная нагрузка < 5.0%

Максимальная частота вращения

2250 об/мин

Телефонные и радиопомехи

THF<2%

Шкала напряжения, В

380/220, 400/231, 415/240, 440/254

Шкала напряжения при параллельном соединении, В

190/110, 200/115, 208/120, 220/127

Шкала напряжения при последовательном соединении, В

220/110, 230/115, 240/120, 254/127

Показатели при коэффициенте мощности 0,8/ 50Гц

Показатели при коэффициенте мощности 0,8/ 50Гц

H - I25/40°C

Шкала напряжения, В

380, 400

Шкала напряжения при параллельном соединении, В

190, 200

Шкала напряжения при последовательном соединении, В

220 230

кВА

188

кВт

150

Блок управления и контроля

Контроллер

Smartgen HGM6120N

Оперативное напряжение

8,0 В - 35,0 В, бесперебойного питания

Потребление

<3Вт (резервный режим <2Вт)

Входной диапазон генератора

3-фазная 4-х проводная

15В ~ - 360 В ~ (фаза-нейтраль)

1-фазная 2-х проводная

15В ~ - 360 В ~ (фаза-нейтраль)

2-фазная 3-х проводная

15В ~ - 360 В ~ (фаза-нейтраль)

Входная частота генератора

50Гц/60Гц при номинальной скорости вращения двигателя

Диапазон магнитного входа

+/ - 0. 5 В до 70 В пик

Входная магнитная частота

10000 Гц (макс.) при номинальной частоте вращения двигателя

Выход пускового реле

16A DC28В при номинальном напряжении питания

Выход топливного реле

16A DC28В при номинальном напряжении питания

Выход вспомогательного реле 1

7A DC28В при номинальном напряжении питания

Выход вспомогательного реле 2

7A AC250В при при свободном напряжении контакта

Выход вспомогательного реле 3

16A AC250В при при свободном напряжении контакта

Выход вспомогательного реле 4

16A AC250В при при свободном напряжении контакта

Габариты

209*166*45 мм

Окно панели

186*141 мм

Вторичный ток трансформатора тока

Диапазон рабочей температуры

Температура (-25~70)ºC; Влажность: (20~90)%

Условия хранения

(-30~+80)ºC

Класс защиты

IP55

Вес

2100кг

Гарантия

2 года

Блок автоматического ввода резерва

Марка АВР

NO

Номинальная сила тока, А

270A
