Дизельный генератор 24 кВт ТСС АД-24С-Т400-1РКМ11 в шумозащитном кожухе Дизельный генератор TTd 33TS ST
Мощность: 24 кВт
Емкость топливного бака: 76 л
Описание
Дизельный генератор 24 кВт в шумозащитном кожухе ТСС АД-24С-Т400-1РКМ11 Дизельный генератор TTd 33TS ST представляет собой стационарное оборудование, при помощи которого можно питать многоквартирный малоэтажный дом или небольшое предприятие. Прочное основание значительно снижает уровень вибраций.
Расход топлива позволяет работать в течение 15 часов без дозаправки. Это обеспечивает хорошую автономность и существенно упрощает эксплуатацию генератора.
Дизельная электростанция 24 кВт кожух является оптимальным решением для заказчиков при построении систем резервного электроснабжения, что позволяет рекомендовать его для таких объектов как строительные площадки, торговые предприятия, коттеджные поселки, частные дома или любые объекты, на которых перебои в электроснабжении случаются не очень часто.
Дизельная электростанция 24 кВт кожух TSS Standart выгодно отличаются быстрой окупаемостью, низкой стоимостью, отличным соотношением цена/качество и конечно нетребовательностью к качеству топлива. Они дешевле по стоимости приобретения по сравнению с аналогами.
Особенности генератора ТСС АД-24С-Т400-1РКМ11 в шумозащитном кожухе

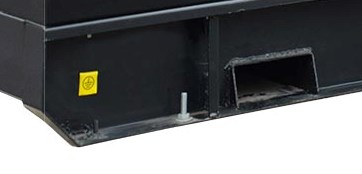

Надежное основание Прочное основание ТСС АД-24С-Т400-1РКМ11 015017 обеспечивает защиту от вибраций и повышает жесткость конструкции. |
Преимущества дизельного генератора TTD с двигателем Tss Diesel
- Моторесурс ДЭС 24 кВт кожух составляет 8000 часов до капитального ремонта;
- Высокая ремонтопригодность и простота обслуживания;
- Возможность оборудования системами автозапуска (АВР) или синхронизации;
- Полная адаптация к качеству российского дизельного топлива;
- Проведение тестирования каждой ДГУ 24 кВт под нагрузкой перед отправкой заказчику продолжительностью не менее 2-х часов;
- Низкая стоимость расходных материалов;
- Широкий ассортимент;
- Соответствие российским и международным стандартам;
- Доступность расходных материалов и запчастей в сети дилеров и сервисных центров.
- Серия двигателей TSS Diesel производится на передовых моторостроительных предприятиях Китая, по заказу и эксклюзивно для ГК ТСС;
- максимальная мощность 33 кВт;
- 4 цилиндра, рядное расположение цилиндров;
- система охлаждения - жидкостная;
- 3,61 литра - рабочий объём двигателя;
- электростартер;
- рекомендуемый тип моторного масла SAE 15W40/10W30.
- максимальная мощность 24 кВт;
- номинальный ток 43,2 А;
- система возбуждения SHUNT;
- КПД 94%;
- степень изоляции/класс защиты H/IP21(23).
В качестве базового исполнения, дизель генераторы серии TSS Standart оснащаются контроллерами управления ДГУ производства Smartgen HGM-6120. Основные параметры:
- вывод на экран значений всех ключевых параметров функционирования ДГУ;
- водонепроницаемая лицевая панель;
- защита паролем от несанкционированного изменения настроек;
- мультиязычный интерфейс, включая русский.
Преимущества дизельного генератора TTd 33TS ST в шумозащитном кожухе
- для осуществления вентиляции в кожухе имеются стационарные металлические жалюзийные решетки;
- в конструкции предусмотрена собственная система газовыхлопа, которая смонтирована внутри кожуха в специальной камере шумоглушения;
- для проведения технического обслуживания кожух имеет дверцы с удобным замком, запирающимся на ключ, которые обеспечивают доступ к ДГУ без съема кожуха;
- имеет технологические проемы для заправки ДГУ топливом, смазочными материалами;
- кнопка аварийного останова вынесена наружу;
- напротив щита собственных нужд в створке двери имеется окно для визуального контроля за работой оборудования;
- кожух имеет специальный крепежный элемент для подъема ДГУ краном.
Важная информация
Важно - инжиниринговые подразделения производственного комплекса ГК ТСС продолжают работы по улучшению характеристик модели, ставя целью повышение надёжности установки и уменьшения её стоимости. В этой связи, производитель оставляет за собой право вносить изменения в конструкцию установки, как незначительные, так и ведущие к изменению её массогабаритных характеристик. Обязательно уточняйте при оформлении заказа соответствие характеристик приобретаемой дизельной электростанции т.к. данные на нашем сайте могут обновляться с задержкой относительно выпускаемой продукции.Система управления и автозапуск
Система управления генераторной установки позволяет осуществляеть запуск и остановку электроагрегата в ручном режиме, и в автоматическом режиме поддерживает стабильность параметров вырабатываемой электроэнергии, защиту от перегрузки и короткого замыкания. На дисплее отображаются информация о работе генераторной установки. Основным элементом системы управления является контроллер.
ШКАФЫ УПРАВЛЕНИЯ - ЗАПУСК ДГУ В РУЧНОМ / АВТОМАТИЧЕСКОМ* РЕЖИМЕ
Все шкафы управления ДГУ собрана на базе цифрового контроллера Smartgen**.
Основные функции:- управление и контроль работы двигателя генераторной установки;
- контроль параметров генератора;
- контроль за состоянием внешней электрической нагрузки;
- согласование параметров внешней нагрузки и работы дизель-генераторной установки;
- согласование параметров внешней нагрузки и работы дизель-генераторной установки;
- аварийная защита и сигнализация;
Шкаф управления дизель-генераторных установок серии "Славянка"
1) | Контроллер системы управления - Smartgen;** |
2) | Кнопка аварийного останова генераторной установки; |
3) | Автомат защиты генератора; |
Подключение потребителей электрической энергии производится к входным клеммам автомата защиты.
Шкаф управления дизель-генераторных установок серии "Стандарт"
1) | Контроллер системы управления - Smartgen;** |
2) | Переключатель питания контроллера; |
3) | Кнопка аварийного останова генераторной установки; |
4) | Замок лицевой панели шкафа управления; |
5) | Автомат защиты генератора; |
6) | Звуковой сигнализатор; |
Подключение потребителей электрической энергии производится к входным клеммам автомата защиты.
Шкаф управления дизель-генераторных установок серии "Проф"
1) | Контроллер системы управления - Smartgen;** |
2) | Светосигнальный индикатор - без нагрузки; |
3) | Светосигнальный индикатор - под нагрузкой; |
4) | Кнопка аварийного останова генераторной установки; |
5) | Ключ для включения питания контроллера; |
6) | Кнопка аварийного останова; |
7) | Выводы для подключения кабеля; |
Подключение потребителей электрической энергии производится к входным клеммам автомата защиты.
Smartgen / Модель Контроллер SMARTGEN HGM-6120
Контроллер HGM-6120 сочетает в себе микропроцессорные и сетевые технологии, и используется для системы автоматического управления дизель-генераторными установками.
Системы управления генераторными установками, на базе Smartgen HGM-6120, позволяют гибко настраивать параметры измерений и вывода данных на цифровом дисплее, а рабочий диапазон внешних температур позволяет использовать устройство при низких температурах окружающей среды.
Описание:
Современный и многофункциональный контроллер Smartgen HGM6120U отличное решение для систем управления дизель-генераторными установками. Контроллер обладает широким набором программируемых функций и предназначен для мониторинга и индикации ключевых параметров работы узлов двигателя, альтернатора и топливной системы.
Контроллер полностью русифицирован
ШКАФ УПРАВЛЕНИЯ - ЗАПУСК ДГУ В АВТОМАТИЧЕСКОМ РЕЖИМЕ АВТОМАТИЧЕСКИЙ ВВОД РЕЗЕРВА (АВР)
- 1-Блок ATS серии SKT
- Основное назначение блока Automatic Transfer Switch (далее ATS) - это автоматическое переключение нагрузки между основным и резервным источниками питания согласно командам управления, приходящим от внешнего контроллера управления.
- 2-Система подзарядки
- Система подзарядки стартерной аккумуляторной батареи генераторной установки позволяет поддерживать аккумулятор в режиме постоянной готовности.
- 3-Автоматические выключатели
- Автоматические выключатели предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку и обеспечивают защиту от коротких замыканий и превышений по току.
- 4-Клеммы коммутации
- Клемы коммутации позволяют группировать клеммные блоки в соответствии с их назначением.
- 5-Предохранители FU1-FU5 20мм 5А
- Плавкие предохранители обеспечивают защиту цепи от коротких замыканий. Плавкие предохранители устанавливаются в клемма-держатели. Клемма-держатель плавких предохранителей устанавливаются на DIN-рейку 35мм.
Модель | TSS Diesel TDК 30 4L |
Мощность номинальная, кВт | 30 |
Мощность максимальная, кВт | 33 |
Количество цилиндров | 4 |
Расположение цилиндров | рядное |
Тактность двигателя | 4 |
Рабочий объём двигателя (л) | 3,61 |
Система охлаждения | жидкостная |
Тип воздушного фильтра | фильтроэлемент |
Частота вращения коленвала (об/мин) | 1500 |
Диаметр цилиндра (мм) | 100 |
Ход поршня (мм) | 115 |
Степень сжатия в цилиндрах | 17:1 |
Регулятор оборотов | механический |
Напряжение бортового электрооборудования, (В) | 12 |
Пусковое устройство (стартер) | электростартер |
Удельный расход топлива (г/кВт*ч) | 248.8 |
Тип топливного фильтра | одноразовый фильтр |
Рекомендуемый тип масла | SAE 15W40/10W30 |
Тип масляного фильтра | одноразовый фильтр |
Удельный расход масла (г/кВт*ч) | 2 |
Ёмкость масляной системы (л) | 13 |
Вентилятор, Ø (мм), тип | осевой |
Уровень шума (dB/7м) | 90 |
Вид топлива | дизельное |
Масса, кг | 380 |
Габаритные размеры (Д;Ш;В; мм) | 1020x690x930 |
Генератор TSS SA
Модель | TSS-SA-24 |
Контроллер Smartgen
Модель | Контроллер SMARTGEN HGM-6120 |
Комплектация *
- станция запр. маслом и ОЖ;
- ЩУ с цифровой панелью,
- АКБ,
- Топливный бак,
- Глушитель,
- Техническая документация,
- Упаковка.
